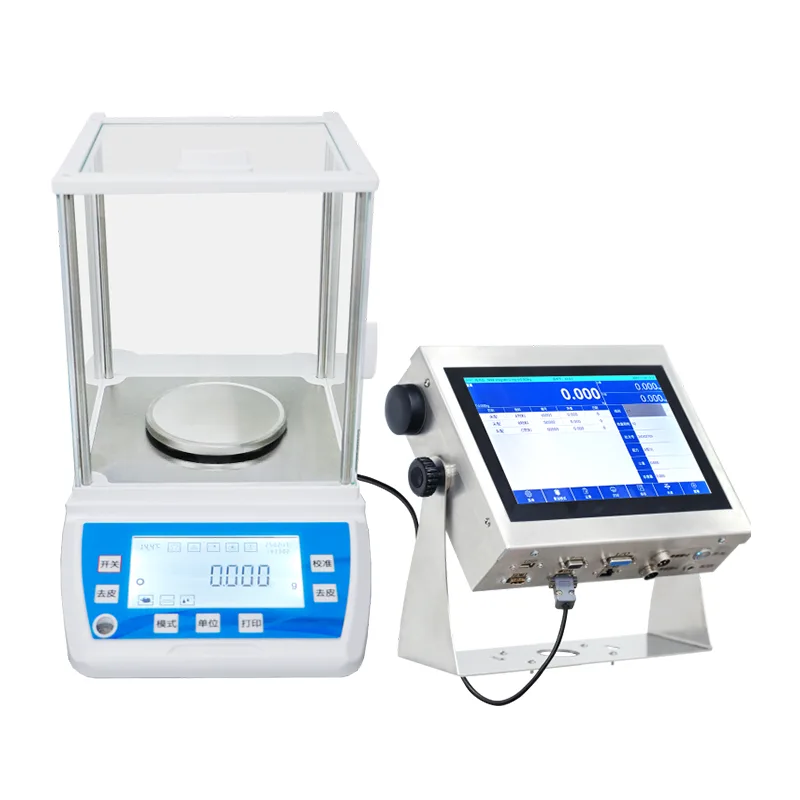

Erittäin tarkka älykäs elektroninen vaaka milligramman tarkkuudella

High-Precision Intelligent Electronic Balance (JDT-A35-sarja) on Jiangsu Jutian Weighing Equipment Co., Ltd:n valmistama laboratoriotason punnituslaite. Se on suunniteltu sovelluksiin, jotka vaativat milligramman tai alimilligramman resoluutiota, mukaan lukien analyyttinen kemia, farmaseuttinen formulaatio, materiaalien laadunvalvonta ja tarkkuus. Laite käyttää sähkömagneettista voimankompensointia (EMFC) anturitekniikkaa nopean stabiloinnin ja korkean toistettavuuden saavuttamiseksi kontrolloiduissa laboratorio-olosuhteissa.

Toisin kuin tuotantolinjakäyttöön tarkoitetut teolliset alustavaa'at tai tarkistusvaa'at, tämä vaaka on tarkoitettu pöytäkäyttöön ympäristöissä, joissa lämpötilaa, kosteutta ja ilmavirtoja voidaan hallita mittaustarkkuuden säilyttämiseksi. Jokainen yksikkö kalibroidaan ennen toimitusta, ja sisäinen kalibrointimekanismi (jos varusteena) mahdollistaa rutiinitarkkuuden ilman ulkoisia painoja.

Mallin tekniset tiedot

Huomautuksia metrologisista eritelmistä:Tarkkuusluokat I ja II on määritelty OIML R76:n mukaan. Luettavuus (d) on pienin näytön lisäys. Toistettavuus- ja lineaarisuusarvot edustavat tyypillistä suorituskykyä valvotuissa laboratorio-olosuhteissa (vakaa lämpötila, minimaaliset ilmavirrat, tasainen asennus). Todellinen suorituskyky riippuu käyttöympäristöstä ja käyttäjän tekniikasta. Astioiden koot ja punnituskapasiteetit voidaan konfiguroida sovellusvaatimusten mukaan.

Jiangsu Jutian Weighing Equipment Co., Ltd.:llä on tuotteilleen ISO9001- ja CE-sertifiointi. Yhtiön 919 T&K Center kehittää vaakoja ja sulautettuja järjestelmiä, joilla on 68 kansallista patenttia ja 20 ohjelmiston tekijänoikeutta. Valmistus tapahtuu standardoitujen laadunvalvontamenettelyjen mukaisesti, jotka kattavat komponenttien tarkastuksen, kokoonpanon ja kalibroinnin.

Anturitekniikka ja mittausperiaate

Vaaka käyttää sähkömagneettista voiman kompensointia (EMFC) -kuormituskennoa. Tässä mallissa näytteen painovoima astiaan tasapainotetaan sähkömagneettisella voimalla, jonka käämi tuottaa pysyvässä magneettikentässä. Tasapainon ylläpitämiseen tarvittava virta on verrannollinen käytettyyn massaan. Tämä periaate tarjoaa useita ominaisuuksia, jotka ovat tärkeitä korkearesoluutioiselle punnitukselle:

Nopea stabilointi:Suljetun silmukan palautejärjestelmä ajaa tasapainon kohti tasapainoa sekunnin murto-osassa lataamisen jälkeen, mikä mahdollistaa tehokkaan työnkulun toistuvissa punnitustehtävissä.
Matala drift:Verrattuna venymämittarin kuormituskennoihin EMFC-antureilla on pienempi pitkän aikavälin nollapoikkeama vakaissa lämpötilaolosuhteissa, mikä vähentää uudelleenkalibrointitiheyttä pitkäaikaisen käytön aikana.
Sisäinen kalibrointimahdollisuus:Tietyissä malleissa on sisäänrakennettu kalibrointipaino ja moottoroitu mekanismi. Kalibrointi aloitetaan kosketusnäytön kautta ja se päättyy lyhyessä jaksossa ilman ulkoisia painoja.

Vaakakotelo ja punnitusastia on valmistettu ruostumattomasta teräksestä 304, joka on valittu korroosionkestävyyden ja helpon puhdistuksen vuoksi. Näyttö on 10 tuuman HD-kapasitiivinen kosketusnäyttö (1024 × 768 resoluutio), jota ohjaa Android-pohjainen prosessointijärjestelmä (RK3288W neliytiminen Cortex-A17, 2G RAM, 8G-tallennus), joka hallitsee käyttöliittymää, tiedon tallennusta ja viestintätoimintoja.

Mittaustoiminnot ja tietoyhteydet

Vaaka tukee useita punnitustiloja ja sovellustoimintoja, jotka ovat käytettävissä kosketusnäytön käyttöliittymän kautta: vakiopunnitus, osien laskenta, prosenttipunnitus, tiheyden määritys (valinnaisen tiheyssarjan avulla) ja tarkistuspunnitus ylä-/alarajan hälytyksellä. Yksikkömuunnos kattaa mg, g, ct, oz, lb, gn, ozt ja kappaleiden laskentatilan.

Tiedonsiirtoliitännät sisältävät vakiona kaksi USB-porttia, kaksi RS232-sarjaporttia, yhden RJ45 Ethernet -portin ja yhden I/O-ulostulon. Valinnaiset moduulit lisäävät Wi-Fi-, Bluetooth-, HDMI-lähdön ja 4G IoT -yhteyden. Voidaan liittää ulkoisia laitteita, kuten tulostimia, viivakoodilukijoita, hälytysilmaisimia ja etänäyttöjä. Painotiedot voidaan siirtää PC:lle tai LIMS:lle (Laboratory Information Management System) sarja- tai verkkoyhteyden kautta.

Asennus ja ympäristövaatimukset

Ilmoitettujen tarkkuusvaatimusten saavuttamiseksi vaaka tulee asentaa vakaalle, tärinättömälle penkille paikkaan, jossa lämpötila on hallinnassa ja ilman liikkuvuus on minimaalinen. Käyttölämpötila-alue on -10°C - 40°C, suhteellinen kosteus alle 90 % (ei kondensoituva). Virran kytkemisen jälkeen tarvitaan 30–120 minuutin lämpenemisjakso ennen kalibrointia ja mittausta, jotta sisäinen elektroniikka saavuttaa lämpötasapainon.

Virta syötetään AC 100-240V adapterin kautta (DC 12V, 1000mA lähtö). Tasapaino tulee tasata säädettävien jalkojen ja sisäänrakennetun tasonilmaisimen avulla ennen käyttöä. Vuotuinen uudelleenkalibrointi sertifioiduilla painoilla on suositeltavaa laboratorion laatujärjestelmien noudattamiseksi.

Tyypilliset sovellusympäristöt

FAQ (usein kysytyt kysymykset)

Mitä eroa on tarkkuusluokilla I ja II tällä vaakalla?
Tarkkuusluokka I (erityinen tarkkuus) ja luokka II (suuri tarkkuus) on määritelty OIML R76:ssa varmistusasteikon (e) ja asteikkojakojen lukumäärän (n) perusteella. Luokan I laitteilla on pienempi tarkastusväli suhteessa kapasiteettiin. Käytännössä JDT-A35-sarjan luokan I mallit sopivat sovelluksiin, joissa vaaditaan korkeinta metrologista luottamusta, kuten analyyttiseen kemiaan. Luokan II mallit täyttävät rutiininomaisen farmaseuttisen ja teollisuuden laadunvalvonnan vaatimukset.

Milloin sisäistä kalibrointia tulee käyttää ulkoiseen kalibrointiin verrattuna?
Sisäinen kalibrointi käyttää sisäänrakennettua vertailupainoa ja on kätevä päivittäiseen tarkkuuden tarkistamiseen ilman ulkoisia painoja. Se käynnistyy kosketusnäytön valikon kautta ja päättyy automaattisesti. Ulkoisessa kalibroinnissa käytetään sertifioitua kalibrointipainoa, jonka käyttäjä on asettanut kattilaan, ja sitä suositellaan virallisiin kalibrointipöytäkirjoihin, laboratorion SOP-ohjeiden määräaikaiseen todentamiseen tai kun sisäinen paino vaatii ristiintarkistusta.

Mitkä ympäristötekijät vaikuttavat mittaustarkkuuteen milligrammatasolla?
Lämpötilavaihtelut, ilmavirrat, tärinä ja staattinen sähkö ovat tärkeimpiä ympäristötekijöitä, jotka vaikuttavat gramman luettavuuden osaan. Vaaka tulee asettaa erityiselle punnituspöydälle pois ikkunoista, ovista ja LVI-aukoista. Antistaattiset toimenpiteet (ionisaattori, maadoitus) voivat olla tarpeen johtamattomille näytteille. Vedonsuoja on integroitu malleihin, joiden luettavuus on 0,0001 g.

Pystyykö vaaka kommunikoimaan laboratorion tiedonhallintajärjestelmän kanssa?
Kyllä. Tavalliset RS232-, USB- ja Ethernet-liitännät tukevat tiedonantoa LIMS-, ELN- tai PC-pohjaisiin tiedonkeruuohjelmistoihin. Painotiedot voidaan lähettää reaaliajassa tai hakea sisäisestä muistista. Viestintäprotokollan tiedot on annettu tuotedokumentaatiossa asiakkaan IT- tai laboratorioautomaatiotiimin integroinnin helpottamiseksi.

Mitä huoltoa tarvitaan, jotta tarkkuus säilyy ajan mittaan?
Pidä punnitusastia ja kotelo puhtaana, pölystä ja kemikaalijäämistä puhtaana. Tarkista kalibrointi laboratorion laatujärjestelmän määrittelemin aikavälein – sisäinen kalibrointi voidaan suorittaa päivittäin, ulkoinen kalibrointi kuukausittain tai neljännesvuosittain. Vuosittainen ammattihuolto, mukaan lukien EMFC-anturin tarkastus ja tarvittaessa kuluvien komponenttien vaihto, auttaa säilyttämään mittausluotettavuuden pitkällä aikavälillä.
