Automaattinen lajitteluvaaka

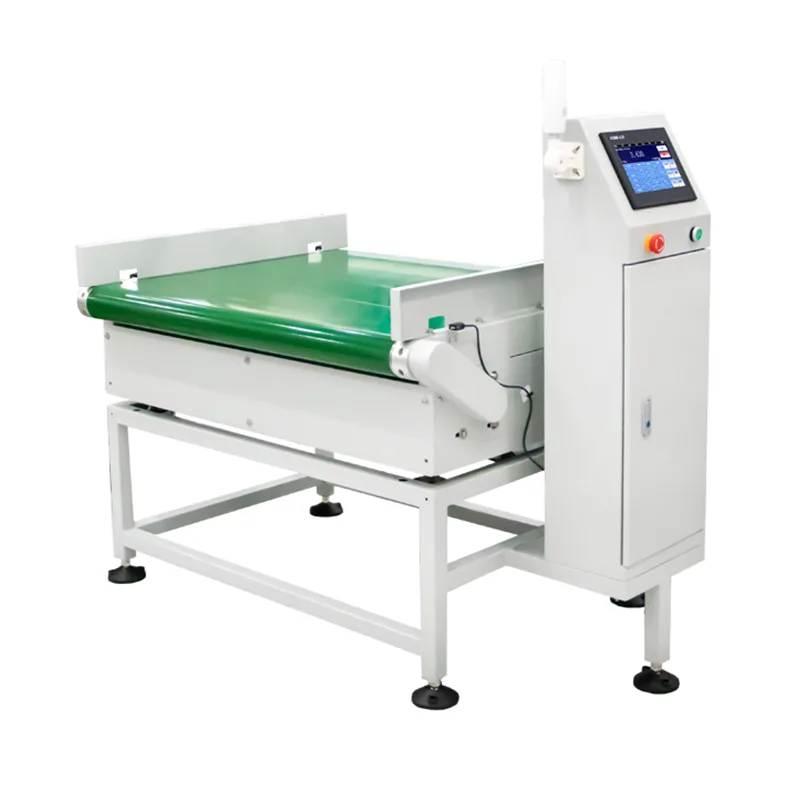

JDW-sarjan automaattinen lajitteluvaaka on Jiangsu Jutian Weighing Equipment Co., Ltd:n valmistama sisäänrakennettu tarkistuspunnitus- ja ohjausjärjestelmä. Se on suunniteltu punnitsemaan liikkeessä olevia tuotteita, vertailemaan kutakin painolukemaa ennalta asetettuihin rajoihin ja ohjaamaan tuotteet mekaanisesti erillisiin rajoihin tai keräysvyöhykkeisiin tuloksen perusteella. Laitteessa yhdistyvät dynaaminen punnitus, hyväksyntä/hylätty logiikka ja fyysinen lajittelutoiminto yhdessä integroidussa kuljetinosassa.

Järjestelmää käytetään tuotantolinjoilla, joilla tuotteet on luokiteltava painon mukaan täytön, kokoonpanon tai pakkaamisen jälkeen – esimerkiksi erottamalla alipainoiset, hyväksyttävät ja ylipainoiset laatikot erillisiksi ulossyöttökuljettimille. Kaikki painotiedot, aikaleimat ja lajittelutulokset tallennetaan loppupään laatudokumentaatiota ja jäljitettävyyttä varten.

Tekniset tiedot

Tarkkuusnäkökohdat:Havaitsemistarkkuus ja lajitteluteho riippuvat tuotteen painosta, mitoista, kuljettimen nopeudesta ja ympäristön vakaudesta. Ilmoitetut tarkkuusalueet perustuvat kontrolloituihin tehdastesteihin edustavilla näytteillä. Käyttöönotto paikan päällä määrittää todellisen suorituskyvyn tuotantoolosuhteissa.

Jiangsu Jutian Weighing Equipment Co., Ltd. toimii ISO9001-sertifioidun laadunhallinnan alaisena. Yrityksellä on 68 kansallista patenttia ja 20 ohjelmiston tekijänoikeutta. Tuotekehitystä johtaa 919 R&D Center ja valmistus tapahtuu kahdessa tuotantolaitoksessa. JDW-sarja on CE-sertifioitu.

Lajittelumekanismi ja mekaaninen suunnittelu

Lajittelu suoritetaan punnitusvyöhykkeestä alavirtaan sijoitetussa erillisessä ohjausasemassa. Ohjain määrittää tuotteen luokituksen reaaliajassa siepatun painon perusteella suhteessa esiasetettuihin ylä-/alarajoihin. Vakiokokoonpanossa käytetään moottoroitua vasen/oikea vaihtokuljetinta, joka ohjaa hyväksyttävät tuotteet yhdelle kaistalle ja vaatimustenvastaiset tuotteet toiselle. Sovelluksiin, joissa on kevyitä joustavia paketteja, voidaan määrittää pneumaattiset ilmapuhallus- tai työntövarsitoimilaitteet. Vaihtimen ajoitus on synkronoitu tuotteen sijainnin seurannan kanssa luotettavan erotuksen varmistamiseksi ilman linjan pysähtymistä.

Kuljettimen runko on valmistettu ruostumattomasta teräksestä 304, joka on valittu yhteensopivaksi pesuympäristöjen kanssa ja kestää korroosiota. Punnitusosa on mekaanisesti eristetty käyttö- ja taajuusmuuttajaosista tärinän siirtymisen minimoimiseksi. Ohjauskiskot ja tuoteanturit on sijoitettu järjestelmän konfiguroinnin yhteydessä määritettyyn tuotekokoluokkaan.

Järjestelmän konfigurointi ja tuotantolinjojen integrointi

Tuoteparametreja hallitaan kosketusnäytön kautta, jossa käyttäjät voivat luoda, tallentaa ja palauttaa asetuksia useille SKU:ille. Jokainen esiasetus sisältää tavoitepainon, toleranssirajat, kuljettimen nopeuden ja lajittelutoiminnon. Vaihto tuotteiden välillä suoritetaan valitsemalla tallennettu esiasetus ilman mekaanista säätöä.

Tietoliikennerajapintojen (Ethernet, RS232, RS485) avulla vaaka voi vaihtaa tietoja MES-, ERP- tai SCADA-järjestelmien kanssa. Painotietueet, aikaleimat ja lajittelutulokset voidaan lähettää reaaliajassa tai viedä eränä USB:n kautta. Linjoilla, joissa on keskitetty tuotannonvalvonta, järjestelmä tukee standardeja teollisuusprotokollia, jotka voidaan konfiguroida käyttöönoton aikana.

Kalibrointi ja säännöllinen huolto

Kalibrointi suoritetaan sertifioiduilla testipainoilla kosketusnäytöllä ohjatun menettelyn avulla. Sekä yhden pisteen että monipistekalibrointitiloja tuetaan. Hihnan kireys, kuljettimen kohdistus ja anturin nollapiste tulee tarkistaa säännöllisesti osana rutiinihuoltoa. Modulaarinen rakenne mahdollistaa yksittäisten komponenttien – hihnan, taajuusmuuttajan toimilaitteen, antureiden – pääsyn ja vaihtamisen koko runkoa purkamatta.

Tyypilliset sovellusskenaariot

FAQ (usein kysytyt kysymykset)

Miten lajittelumekanismi valitaan eri tuotetyypeille?
Valinta riippuu tuotteen painosta, pakkausmateriaalista, muodon stabiilisuudesta ja linjanopeudesta. Jäykät laatikot ja pullot sopivat hyvin moottoroituihin vaihtokuljettimiin. Kevyet joustavat pussit saattavat vaatia pneumaattista ilmapuhallusta tai työntövarsitoimilaitteita mekaanisten vaurioiden välttämiseksi. Sopiva mekanismi vahvistetaan suunnitteluvaiheessa tuotenäytteiden ja asetteluvaatimusten perusteella.

Voiko järjestelmä lajitella tuotteet useampaan kuin kahteen luokkaan?
Tavallinen JDW-kokoonpano tukee kaksisuuntaista lajittelua (esim. hyväksy/hylkää). Monitasoinen luokittelu – kuten alipaino, vakio ja ylipaino kolmelle eri kaistalle – voidaan määrittää lisävaihdeasemien avulla. Tämä vaatii laajennettuja kuljetinosia ja se määritellään projektin määrittelyvaiheessa.

Miten tuoteparametreja hallitaan käytettäessä useita SKU:ita?
Kosketusnäytön ohjain tallentaa tuotteen esiasetukset, joissa on nimi, tavoitepaino, toleranssirajat ja lajittelutoiminnot. Operaattorit valitsevat aktiivisen SKU:n tallennetusta luettelosta, ja kaikki asetukset latautuvat automaattisesti. Hakutoiminto mahdollistaa nopean haun tuotteen nimen perusteella. Esiasetukset voidaan viedä ja tuoda USB:n kautta varmuuskopiointia tai kopiointia varten useille koneille.

Mitä tietoliikenneprotokollia tuetaan integroitaessa tehdasjärjestelmiin?
Vakioliitännät ovat RS232, RS485 ja Ethernet. Protokollasovitus Modbus TCP/RTU-, TCP/IP-vastakeviestintää tai tietokannan suorakirjoitusta varten käsitellään järjestelmän konfiguroinnin aikana. Erityiset protokollavaatimukset käydään läpi asiakkaan automaatiotiimin kanssa tilausprosessin aikana.

Miten järjestelmä validoidaan asennuksen jälkeen?
Käyttöönotto sisältää staattisen kalibroinnin sertifioiduilla painoilla, dynaamisen testauksen todellisilla tuotenäytteillä tuotantonopeudella sekä lajittelun ajoituksen ja tarkkuuden tarkistamisen. Voidaan toimittaa dokumentoitu käyttöönottoraportti. Asiakas voi suorittaa jatkuvan suorituskyvyn tarkistuksen käyttämällä säilytettyjä vertailunäytteitä ja säännöllisiä kalibrointitarkastuksia.
