Elektroninen tasovaaka, jossa on sisäänrakennettu tarratulostustoiminto

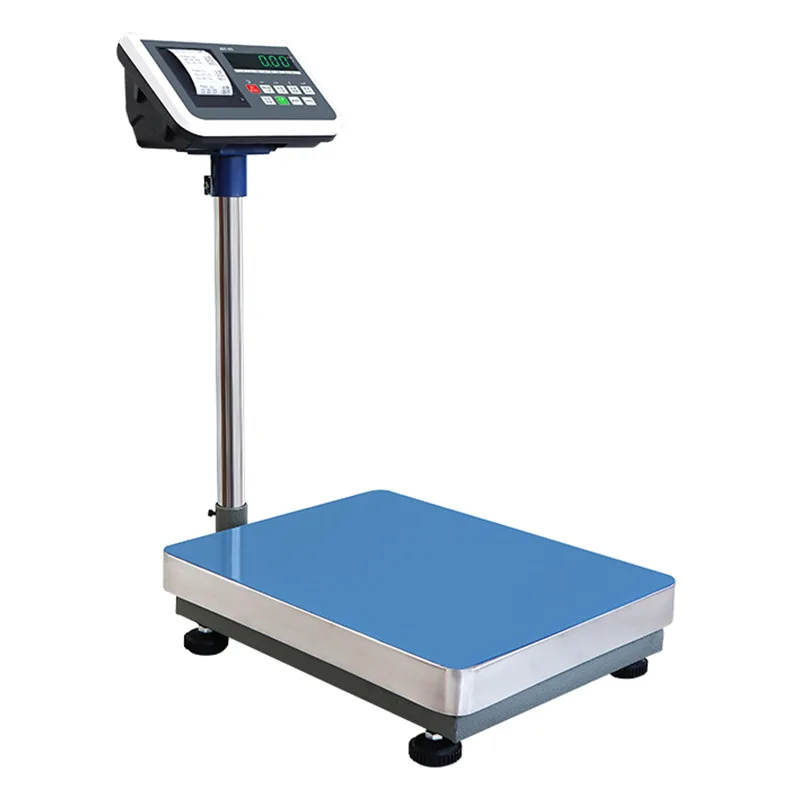

Elektroninen alustavaaka, jossa on sisäänrakennettu tarratulostustoiminto (JDT-JT-H8-sarja) on Jiangsu Jutian Weighing Equipment Co., Ltd:n valmistama kiinteä punnitus- ja tulostustyöasema. Siinä yhdistyvät jäykkä hitsattu teräsalus, venymämittarin kuormituskennot, LED-digitaalinen ilmaisin ja integroitu lämpötulostin. Laite on suunniteltu työasemille, joissa esineet punnitaan ja tulostettu tietue – kuten painolippu, lähetystarra tai tarkastuskuitti – on luotava välittömästi mittauspisteessä.

Toisin kuin liikkuvilla tuotantolinjoilla toimivia tarkistusvaakoja, H8-sarjan tasovaaka mittaa staattisen painon sen jälkeen, kun esine on asetettu pannulle ja lukema vakiintuu. Käyttäjä käynnistää tulostuksen manuaalisesti tai automaattisesti painon vakauttamisen yhteydessä määritetystä tilasta riippuen. Laitteet soveltuvat vastaanottolaitureille, laivapaikoille, tuotantokerroksen tarkastuspisteille ja laadukkaille näytteenottoasemille.

Mallin tekniset tiedot

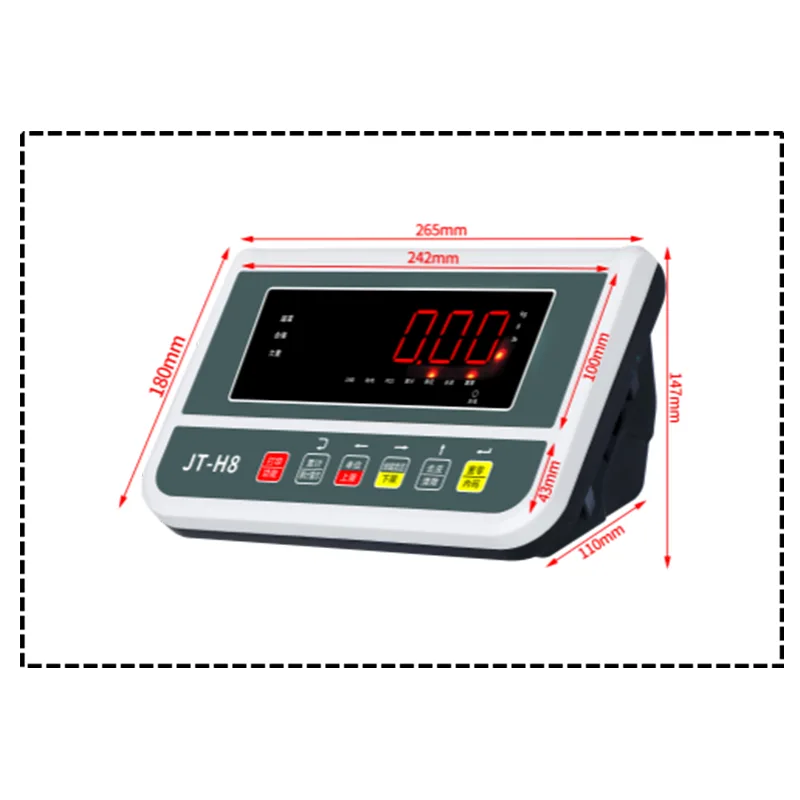

Yleiset tiedot:Näyttö: 32 mm korkea LED-digitaalinen putkinäyttö; Yksiköt: kg / g / lb (vapaasti kytkettävä); Merkkivalokotelo: ABS-muovikotelo 6 mekaanisella avaimella; Virtalähde: AC 220V sisäänrakennetulla 6V 4A ladattavalla akulla (AC/DC kaksikäyttöinen); Perustoiminnot: nollaus, taara, brutto/nettopaino, kertymä, sisäänrakennettu hälytys, painomuisti, virransäästötila; Valinnainen tiedonsiirto: RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, USB-tallennus, relelähtö, 5 V I/O-lähtö, 4-20 mA analoginen lähtö; Valinnaiset lisävarusteet: kolmivärinen hälytysvalo, ulkoinen tulostin, suuri näyttö, viivakoodinlukija. Alustan mitat ja materiaalit ovat konfiguroitavissa.

Jiangsu Jutian Weighing Equipment Co., Ltd. on erikoistunut punnitusvälineisiin yli 20 vuoden ajan, ja sillä on ISO9001-laadunhallintasertifikaatti ja CE-tuotesertifiointi. Yhtiön 919 T&K Center on kehittänyt 68 kansallista patenttia ja 20 ohjelmiston tekijänoikeutta. Valmistus tapahtuu kahdessa laitoksessa standardoiduilla menetelmillä, jotka kattavat teräsrunkojen hitsauksen, punnituskennojen kalibroinnin ja lopullisen toimintatestauksen. Standardista poikkeavia alustakokoja, kehysmateriaaleja ja ohjelmistokokoonpanoja tuetaan.

Alustan rakentaminen ja kuormituskennojen integrointi

Punnitustason runko on valmistettu hiiliteräsprofiileista, jotka on koottu jatkuvalla hitsauksella kaikissa rakenteiden liitoksissa. Hitsauksen jälkeen runko läpikäy pintakäsittelyn ja paistetun emalimaalin, joka suojaa korroosiolta sisäteollisuudessa. Punnitusastia on valmistettu ruostumattomasta teräksestä, mikä tarjoaa kestävän, helposti puhdistettavan pinnan, joka on suorassa kosketuksessa punnittujen esineiden kanssa.

Tiloihin, joilla on erityisiä ympäristövaatimuksia, vaihtoehtoiset runkomateriaalit voidaan määrittää tilauksen yhteydessä. Täysi 304 ruostumattomasta teräksestä valmistettu runkorakenne on saatavana pesuympäristöihin, elintarvikkeiden käsittelyalueisiin tai paikkoihin, joissa on suuri kosteusaltistus. Kemialliseen käsittelyyn tai meriilmasovelluksiin voidaan määrittää ruostumaton 316 teräs parantamaan piste- ja rakokorroosionkestävyyttä.

Kuormituskennot ovat venymämittarityyppisiä, ja ne on konfiguroitu monipistejärjestelyyn lavan alle antamaan vakaat painolukemat riippumatta kuorman asennosta lavan alueella. Kuormituskennojen kapasiteetti sovitetaan alustan nimelliskapasiteettiin sopivalla suunnittelumarginaalilla, jotta se sopeutuu teollisessa käytössä esiintyviin lyhyisiin ylikuormitusolosuhteisiin. Punnituskennon signaalikaapelit on reititetty suljettujen putkien kautta ilmaisinkoteloon.

Virtalähteen suunnittelu ja kaksimuotoinen toiminta

Vaaka toimii verkkovirralla (220 V) normaaleissa olosuhteissa sisäänrakennetulla 6 V 4 A ladattavalla akulla, joka tarjoaa vara- ja langattoman toiminnan. Dual-power arkkitehtuuri palvelee useita käytännön toimintoja teollisuusympäristöissä. Akku latautuu automaattisesti, kun vaaka liitetään verkkovirtaan, ja se tarjoaa riittävän käyttöajan koko työvuoroon tyypillisissä käyttötavoissa.

Langattoman käytön ansiosta vaaka voidaan sijoittaa paikkoihin, joissa pistorasiat eivät ole heti saatavilla – kuten väliaikaisille tarkastusasemille, lastauslaiturialueille tai ulkona oleviin vastaanottopisteisiin suojan alla. Akku ylläpitää toimintaa myös lyhyiden sähkökatkosten aikana, mikä estää tietojen katoamisen punnituksen aikana. LED-näytön akun heikon ilmaisin varoittaa käyttäjää, kun lataus on tarpeen. Virransäästötila vähentää näytön kirkkautta ja prosessorin toimintaa lepotilassa akun käyttöajan pidentämiseksi.

Tulostuksen työnkulku ja toimintatilat

Sisäänrakennettu lämpötulostin hyväksyy tavallisia lämpöpaperirullia tai tarrapaperia. Käyttäjä aloittaa tulostuksen ilmaisinkalvonäppäimistön erillisellä näppäimellä tai konfiguroitu laukeamaan automaattisesti, kun saavutetaan vakaa painolukema ja paino ylittää vähimmäiskynnyksen. Tulostussisältö on konfiguroitavissa ja voi sisältää painoarvon (netto tai brutto), mittayksikön, päivämäärän ja kellonajan, lipun peräkkäisen numeron ja käyttäjän määrittämän otsikkotekstin.

Ilmaisin tarjoaa keskeiset punnitustoiminnot, mukaan lukien nollauksen nollaus, manuaalinen ja esiasetettu taara, brutto/nettopainon näytön vaihto ja painon kerääminen usean tuotteen erää varten. Sisäänrakennettu hälytystoiminto tukee ylä- ja alapainorajan asetuksia äänihälytyksellä, kun mitattu paino putoaa hyväksyttävän alueen ulkopuolelle. Painomuisti säilyttää viimeisen painon ja kertymäsummat tehojaksojen kautta.

Tyypilliset käyttöönottopaikat

FAQ (usein kysytyt kysymykset)

Mitä eroa on hiiliteräksestä ja ruostumattomasta teräksestä valmistettujen alustarakenteiden välillä?
Hiiliteräs, jossa on paistettu emaliviimeistely, tarjoaa rakenteellista lujuutta tavallisiin teollisuusympäristöihin sisätiloissa. Maalipinta suojaa ilmakehän korroosiolta, mutta se voi vaurioitua iskujen tai kovien kemikaalien vaikutuksesta. Ruostumaton teräs 304 tarjoaa luontaisen korroosionkestävyyden koko materiaalin paksuudella ja sitä suositellaan elintarvikejalostukseen, farmaseuttisiin, kemiallisiin tai kosteisiin ympäristöihin. Ruostumaton teräs 316 tarjoaa lisäkestävyyttä klorideja vastaan ​​ja soveltuu meri- tai kemialliseen käsittelyyn.

Kuinka kauan akku kestää langattomassa käytössä?
Akun käyttöaika riippuu käyttötiheydestä, näytön kirkkaudesta ja siitä, käytetäänkö tulostinta jatkuvasti. Tyypillisessä ajoittaisessa käytössä ja kohtuullisella tulostuksella akku tukee täyttä työvuoroa. Jatkuva suurten erien tulostaminen lyhentää käyttöaikaa. Pariston heikon ilmaisin antaa ennakkovaroituksen ennen automaattista sammutusta. Täysi lataus verkkovirralla kestää useita tunteja.

Voiko tulostustoiminto käynnistyä automaattisesti, kun esine asetetaan vaa'alle?
Vaaka voidaan määrittää tulostamaan automaattisesti, kun painolukema vakiintuu ja ylittää ennalta asetetun vähimmäiskynnyksen. Tämä automaattinen tulostustila soveltuu samanlaisten esineiden toistuvaan punnitsemiseen, kun manuaalista näppäinpainallusta ei tarvita. Sovelluksille, jotka vaativat käyttäjän vahvistusta ennen tulostusta, on saatavana myös manuaalinen laukaisutila.

Millaisia ​​tiedonsiirtoliitäntöjä vaaka voidaan yhdistää tietokoneeseen tai verkkoon?
Valinnaisia ​​liitäntöjä ovat RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi ja 4G IoT. Nämä tukevat painotietojen siirtoa kytkettyyn PC:hen, PLC:hen tai isäntäjärjestelmään. Tietty datamuoto ja lähetysprotokolla on määritetty vastaamaan vastaanottavaa järjestelmää. USB-muisti mahdollistaa painotietueiden eräviennin offline-analyysiä varten.

Miten vaaka kalibroidaan asennuksen tai siirron jälkeen?
Kalibrointi suoritetaan käyttämällä sertifioituja testipainoja, jotka vastaavat alustan kapasiteettia. Toimenpide – yksipiste tai monipiste – pääsee käsiksi ilmaisinnäppäimistön kautta käyttöoppaan kalibrointivalikon kautta. Usean sadan kilogramman kapasiteettia varten suositellaan useita kalibrointipisteitä koko alueella lineaarisuuden tarkistamiseksi. Kalibroinnin tarkastusta säännöllisin väliajoin suositellaan osaksi laitoksen laatujärjestelmää.
