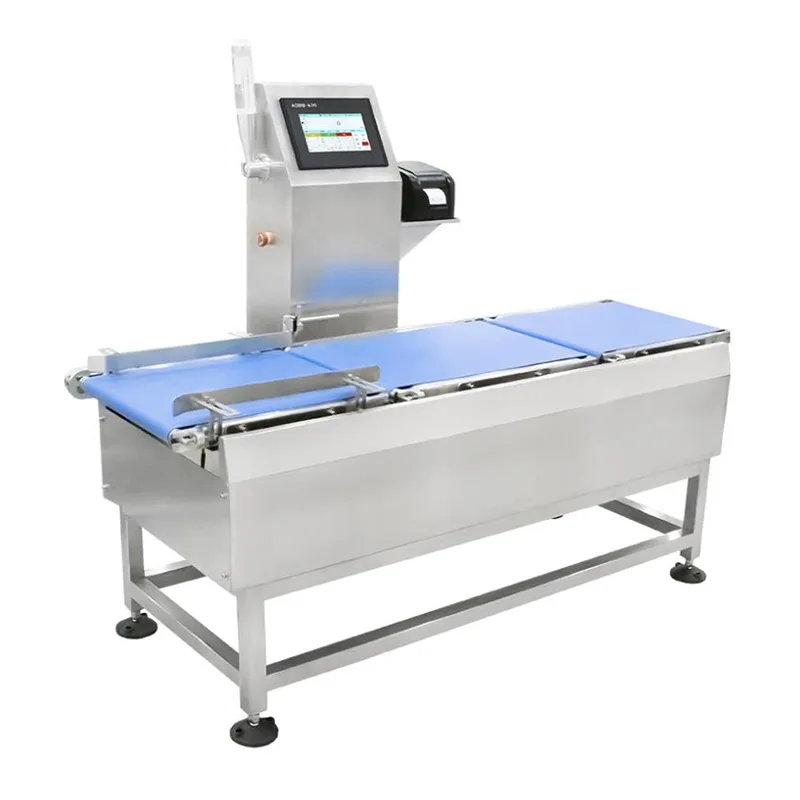

Älykäs nopea tarkistusvaaka

Älykäs nopea tarkistusvaaka on Jiangsu Jutian Weighing Equipment Co., Ltd:n kehittämä kompakti rivipunnitusjärjestelmä pienten, kevyiden pakattujen tuotteiden dynaamiseen painontarkastukseen. Se on suunniteltu toimimaan suurella teholla tuotantolinjoilla, joilla yksittäisten tuotteiden painot vaihtelevat muutamasta grammasta useisiin kiloihin ja joissa toleranssin ulkopuoliset tuotteet on tunnistettava ja poistettava linjasykliä keskeyttämättä.

Laite tallentaa painolukemat kuljettimen kuljetuksen aikana, käsittelee jokaisen mittauksen digitaalisen suodatusketjun läpi ja laukaisee pneumaattisen tai mekaanisen hylkäysmekanismin vaatimustenvastaisille tuotteille. Kaikki punnitustapahtumat on aikaleimattu ja kirjattu jäljitettävyyttä varten.

Tekniset tiedot

Suorituskykyhuomautuksia:Tarkkuuteen ja suorituskykyyn vaikuttavat tuotteen mitat, pakkausmateriaali ja linjan vakaus. Yllä olevat tekniset tiedot perustuvat kontrolloituun tehdastestaukseen edustavilla tuotteilla. Käyttöönotto paikan päällä vahvistaa todellisen suorituskyvyn tuotantoolosuhteissa.

Jiangsu Jutian Weighing Equipment Co., Ltd. on ISO9001-sertifioitu. Yrityksen 919 T&K Center on kehittänyt 68 kansallista patenttia ja 20 ohjelmiston tekijänoikeutta, jotka liittyvät punnitusinstrumentteihin, dynaamisiin algoritmeihin ja automaattisiin tarkistuspunnitusjärjestelmiin. Tuotteet ovat CE-sertifioituja ja niitä valmistetaan kahdessa tuotantolaitoksessa.

Järjestelmäarkkitehtuuri ja keskeiset komponentit

Tarkastusvaaka koostuu kolmesta integroidusta osasta: syöttökuljettimesta, punnitusvyöhykkeestä ja ulossyöttöstä hylkäysasemalla. Syöttökuljetin siirtää ja kiihdyttää tuotteet vakaaseen nopeuteen ennen kuin ne tulevat punnitusalueelle. Punnituskuljetin on asennettu venymämittarin punnituskennokokoonpanoon, joka on mekaanisesti eristetty käyttöosista. Valosähköinen anturi havaitsee tuotteen sisääntulon ja käynnistää painonkaappaussekvenssin. Punnituksen jälkeen tuotteet siirtyvät ulossyöttöön, jossa pneumaattinen työntölaite ohjaa vaatimustenvastaiset tuotteet hylkäysastiaan tai erilliselle kuljettimelle. Työntimen käyttö on ajastettu käyttämällä tuotteen seuranta-asentoa tarkan poiston varmistamiseksi.

Kuormituskennot valitaan tavoitepainoalueen ja tarkkuusvaatimusten mukaan. Kosketusnäytön ohjain tallentaa tuotekohtaiset parametrit – tavoitepainon, ylä-/alarajat, kuljettimen nopeuden ja hylkäysviiveen – ja näyttää reaaliaikaiset tuotantotilastot, mukaan lukien läpäisynopeuden, hylkäysmäärän ja painojakauman histogrammin.

Reaaliaikainen tietojenkäsittely ja viestintä

Painosignaalit näytteistetään korkealla taajuudella ja käsitellään digitaalisella suodatusalgoritmilla, joka kompensoi mekaanista tärinää ja hihnan melua. Käsiteltyä painoarvoa verrataan tallennettuihin toleranssirajoihin. Järjestelmäpäätös (hyväksytty/hylätty) ja mitattu paino välitetään ulossyöttöohjaimelle lajittelun suorittamista varten.

Kaikki painotietueet on aikaleimattu ja ne voidaan viedä USB:n kautta CSV-muodossa. Tietoliikenneliitännät (Ethernet, RS232, RS485) tukevat tietojen integrointia MES-, SCADA- tai ERP-alustojen kanssa. Järjestelmä voidaan määrittää antamaan tietoja jatkuvasti, pyynnöstä tai jokaisen tarkastusjakson jälkeen isäntäjärjestelmän vaatimusten mukaan.

Kalibrointi ja säännöllinen huolto

Kalibrointi suoritetaan kosketusnäytön kautta käyttämällä sertifioituja testipainoja. Saatavilla on sekä yhden pisteen että monipistekalibrointirutiineja. Ohjattu toimenpide minimoi käyttäjän virheet eikä vaadi purkamista.

Rutiinihuoltoaikataulu:
Päivittäin:Puhdista punnitusalusta ja kuljetinhihnan pinta; tarkista anturin kaapelien liitännät.
Viikoittain:Tarkasta kuljetinhihnan kireys ja kohdistus; tarkista pneumaattisen järjestelmän paine (0,6–0,8 MPa) ja toimilaitteen toiminta.
Kuukausittain:Suorita tarkkuustarkastus sertifioiduilla painoilla; tarkasta ja voitele kuljettimen laakerit.
Yleisten ongelmien vianmääritys:Painon poikkeama voi olla merkki anturin ylikuormituksesta tai vaurioituneesta punnituskennosta; hylkäysvika liittyy usein ilmanpaineen laskuun tai väärään työntimeen. Tavallisten kuluvien tavaroiden (hihnat, suodattimet, anturit) varaosat pidetään varastossa nopeaa vaihtoa varten.

Tyypilliset tuotteet ja tarkastusskenaariot

FAQ (usein kysytyt kysymykset)

Mikä on tuotteen vähimmäispaino, jonka järjestelmä voi luotettavasti tarkastaa?
Määritetty punnitusalue alkaa 5 g:sta. Erittäin kevyiden tuotteiden luotettava dynaaminen tarkastus riippuu tuotteen muodosta, painopisteestä ja kuljettimen nopeudesta. Alle 5 g:n tuotteet voidaan arvioida tapauskohtaisesti teknisen arvioinnin yhteydessä.

Kuinka pneumaattinen hylkäysmekanismi varmistaa tarkan poiston vahingoittamatta viereisiä tuotteita?
Hylkäämisajoitus perustuu kuljettimen nopeuteen ja tuotteen sijainnin seurantaan valosähköisen anturin avulla. Säädin laskee tarkan hetken, jolloin vaatimustenvastainen tuote saavuttaa työntimen ja aktivoi pneumaattisen sylinterin määritellylle iskulle. Tuotteiden välisen etäisyyden on oltava riittävä, jotta työntölaite vetäytyy sisään ennen seuraavan tuotteen saapumista. Vähimmäisväli määritetään järjestelmän konfiguroinnin aikana.

Miten tarkkuus säilyy suurella suorituskyvyllä?
Digitaaliset suodatusalgoritmit poimivat vakaan painoarvon lyhyestä mittausikkunasta, joka on käytettävissä suurella nopeudella. Punnituskuljettimen mekaaninen eristys vähentää tärinän siirtymistä. Erittäin nopeissa sovelluksissa suorituskyvyn ja tarkkuuden välisestä kompromissista keskustellaan järjestelmän määrittelyssä, ja saavutettava tarkkuus varmistetaan dynaamisella testauksella asiakkaiden tuotenäytteillä.

Pystyykö tarkistusvaaka käsittelemään tuotteita, jotka eivät ole tiukasti pohjassa?
Tuotteissa, joissa on epätasainen tai taipuisa pohja, voi esiintyä lisääntynyttä painon vaihtelua dynaamisen punnituksen aikana. Räätälöityjen hihnamateriaalien, ohjauskiskojen tai tuotekohtaisten telineiden voidaan katsoa vakauttavan kohteita kuljetuksen aikana. Tuotenäytteet testataan tyypillisesti suunnitteluvaiheessa sen määrittämiseksi, tarvitaanko lisäkiinnitystä.

Miten eri tuotteiden välillä vaihdetaan?
Tuoteparametrit – tavoitepaino, toleranssirajat, kuljettimen nopeus ja hylkäysasetukset – tallennetaan nimettyinä esiasetuksina kosketusnäytön ohjaimeen. Käyttäjä valitsee haluamasi tuotteen valikosta ja kaikki parametrit latautuvat automaattisesti. Saman koko- ja painoluokan tuotteille ei tarvita mekaanisia säätöjä. Kalibrointitarkistus vertailupainolla on suositeltavaa vaihdon jälkeen.
